Descrierea produsului
Introducere echipament:
Funcție:lustruire suprafața barelor/tijelor. Introducerea procesului:
1, Îndepărtați defectele barelor semifabricate pentru a îmbunătăți calitatea suprafeței produselor de laminare, pentru a îmbunătăți procentul de
trecerea barelor de rulare;
2, Lustruiți barele finite, îmbunătățiți calitatea suprafeței barelor.
II. Parametrii echipamentului și descrierea structurii
* Descrierea echipamentului
Model 2M5020WB-6B Mașină de lustruit curea este un fel de echipament pentru măcinarea suprafeței rotunde exterioare a barei de oțel. Mașina
instrument constă în principal din șase seturi de bandă de nisip (roata de slefuire) de slefuire cap de asamblare, mecanismul roții de transport, presiunea de tracțiune
asamblarea roților, mecanismul automat de încărcare, mecanismul automat de descărcare, scutul general, sistemul de circulație, sistemul pneumatic,
sistem electric de control etc. Procesul de măcinare a echipamentului: barele sunt așezate pe platforma de încărcare, apoi încărcarea
mecanismul trimite barele la roțile de transport, roțile transmit bara în zona de șlefuire acționată de roțile de presă rotative,
treci prin 2 capete de roată de șlefuire și 4 capete de centură de șlefuire. După ce întreaga bară intră în roțile de transport în descărcare
zona, bara este evacuată prin mecanismul de descărcare. Când diametrul barei este diferit, ajustați spațierea dintre
roți de transport pentru a se adapta la diferite diametre.
1, Îndepărtați defectele barelor semifabricate pentru a îmbunătăți calitatea suprafeței produselor de laminare, pentru a îmbunătăți procentul de
trecerea barelor de rulare;
2, Lustruiți barele finite, îmbunătățiți calitatea suprafeței barelor.
II. Parametrii echipamentului și descrierea structurii
* Descrierea echipamentului
Model 2M5020WB-6B Mașină de lustruit curea este un fel de echipament pentru măcinarea suprafeței rotunde exterioare a barei de oțel. Mașina
instrument constă în principal din șase seturi de bandă de nisip (roata de slefuire) de slefuire cap de asamblare, mecanismul roții de transport, presiunea de tracțiune
asamblarea roților, mecanismul automat de încărcare, mecanismul automat de descărcare, scutul general, sistemul de circulație, sistemul pneumatic,
sistem electric de control etc. Procesul de măcinare a echipamentului: barele sunt așezate pe platforma de încărcare, apoi încărcarea
mecanismul trimite barele la roțile de transport, roțile transmit bara în zona de șlefuire acționată de roțile de presă rotative,
treci prin 2 capete de roată de șlefuire și 4 capete de centură de șlefuire. După ce întreaga bară intră în roțile de transport în descărcare
zona, bara este evacuată prin mecanismul de descărcare. Când diametrul barei este diferit, ajustați spațierea dintre
roți de transport pentru a se adapta la diferite diametre.
Specificaţie
Parametrii tehnici principali:
1 Specificatii centura de nisip: 3480 × 150mm (perimetru × latime)
2. Granularitatea centurii de nisip: 60 # ~400 # (opțional) * Specificația roții de șlefuit: Φ 400 × 75mm (diametru × Lățime)
* Gama de diametru de a fi prelucratebar: Φ 25 ~ 130mm
* Gama de lungime a barei: 1700 ~ 3000mm
* Bar Materiale: oțel inoxidabil, oțel carbon oțel aliat
* gradul de îndoire a barei: 3 / 1000mm
* Rugozitatea suprafeței de măcinare barbefore: suprafața laminată la rece
* Rugozitatea suprafeței după măcinare: Ra ≤ 0,8 μ m
* Greutate o singură bară: ≤ 400 kg
* Mod de slefuire: Macinare umeda
* Adâncime unilaterală de slefuire: ≤ 0.2mm
* Specificația roții de contact a centurii de nisip: Φ 400 × 150mm (Diametru × Lățime)
* Viteza liniară a centurii de nisip: 30m/s
* Viteza de slefuire roata: 45m / s
* Specificatii roata de transport: φ 150 × 50mm
* Viteza de rotație a roții de transport: 20 ~ 80r / min
* Viteza de alimentare axială a piesei de prelucrat: 5 ~ 4.0m / min (reglarea vitezei fără trepte, realizată prin motorul de conversie a frecvenței și
reglarea manuală a unghiului roții de transport)
* Masina de slefuire cap de putere a motorului: 15kw (6 seturi)
* Puterea motorului cu tracțiune sub presiune: 1 kw (9 seturi)
* Puterea roților de transport motor de reglare a mișcării sincrone: 0,75 kw (2 seturi)
20. Puterea motorului pompei de canalizare: 75KW
21. Sursă de alimentare: AC, 3 faze, 440v, 60Hz,
Putere de intrare: 105kw
22. Sursa de aer comprimat:0.4MPa ~0.6Mpa
0,3M ³/ ore
23.Dimensiunea totală a mașinii: 15000 × 4000 × 3000mm (lungime * lățime * înălțime)
24. Greutatea mașinii: 20T
2.2.3 Caracteristicile structurii
Structura generală, principiul de lucru și caracteristicile de lucru (a se vedea desenul atașat).
Parametrii tehnici principali:
1 Specificatii centura de nisip: 3480 × 150mm (perimetru × latime)
2. Granularitatea centurii de nisip: 60 # ~400 # (opțional) * Specificația roții de șlefuit: Φ 400 × 75mm (diametru × Lățime)
* Gama de diametru de a fi prelucratebar: Φ 25 ~ 130mm
* Gama de lungime a barei: 1700 ~ 3000mm
* Bar Materiale: oțel inoxidabil, oțel carbon oțel aliat
* gradul de îndoire a barei: 3 / 1000mm
* Rugozitatea suprafeței de măcinare barbefore: suprafața laminată la rece
* Rugozitatea suprafeței după măcinare: Ra ≤ 0,8 μ m
* Greutate o singură bară: ≤ 400 kg
* Mod de slefuire: Macinare umeda
* Adâncime unilaterală de slefuire: ≤ 0.2mm
* Specificația roții de contact a centurii de nisip: Φ 400 × 150mm (Diametru × Lățime)
* Viteza liniară a centurii de nisip: 30m/s
* Viteza de slefuire roata: 45m / s
* Specificatii roata de transport: φ 150 × 50mm
* Viteza de rotație a roții de transport: 20 ~ 80r / min
* Viteza de alimentare axială a piesei de prelucrat: 5 ~ 4.0m / min (reglarea vitezei fără trepte, realizată prin motorul de conversie a frecvenței și
reglarea manuală a unghiului roții de transport)
* Masina de slefuire cap de putere a motorului: 15kw (6 seturi)
* Puterea motorului cu tracțiune sub presiune: 1 kw (9 seturi)
* Puterea roților de transport motor de reglare a mișcării sincrone: 0,75 kw (2 seturi)
20. Puterea motorului pompei de canalizare: 75KW
21. Sursă de alimentare: AC, 3 faze, 440v, 60Hz,
Putere de intrare: 105kw
22. Sursa de aer comprimat:0.4MPa ~0.6Mpa
0,3M ³/ ore
23.Dimensiunea totală a mașinii: 15000 × 4000 × 3000mm (lungime * lățime * înălțime)
24. Greutatea mașinii: 20T
2.2.3 Caracteristicile structurii
Structura generală, principiul de lucru și caracteristicile de lucru (a se vedea desenul atașat).

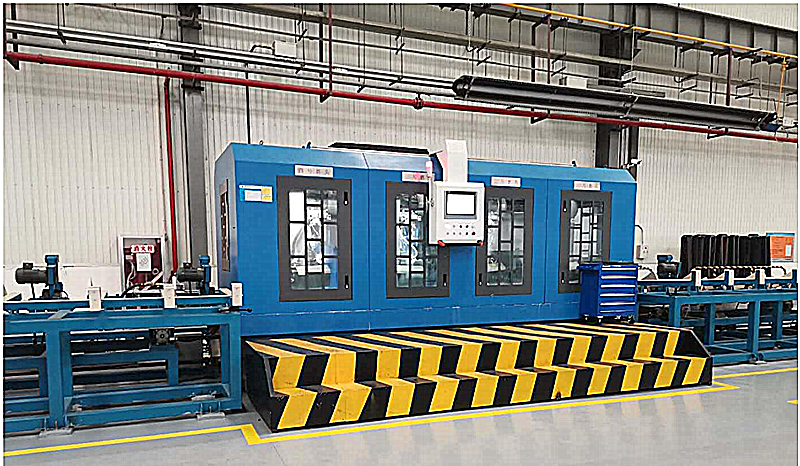

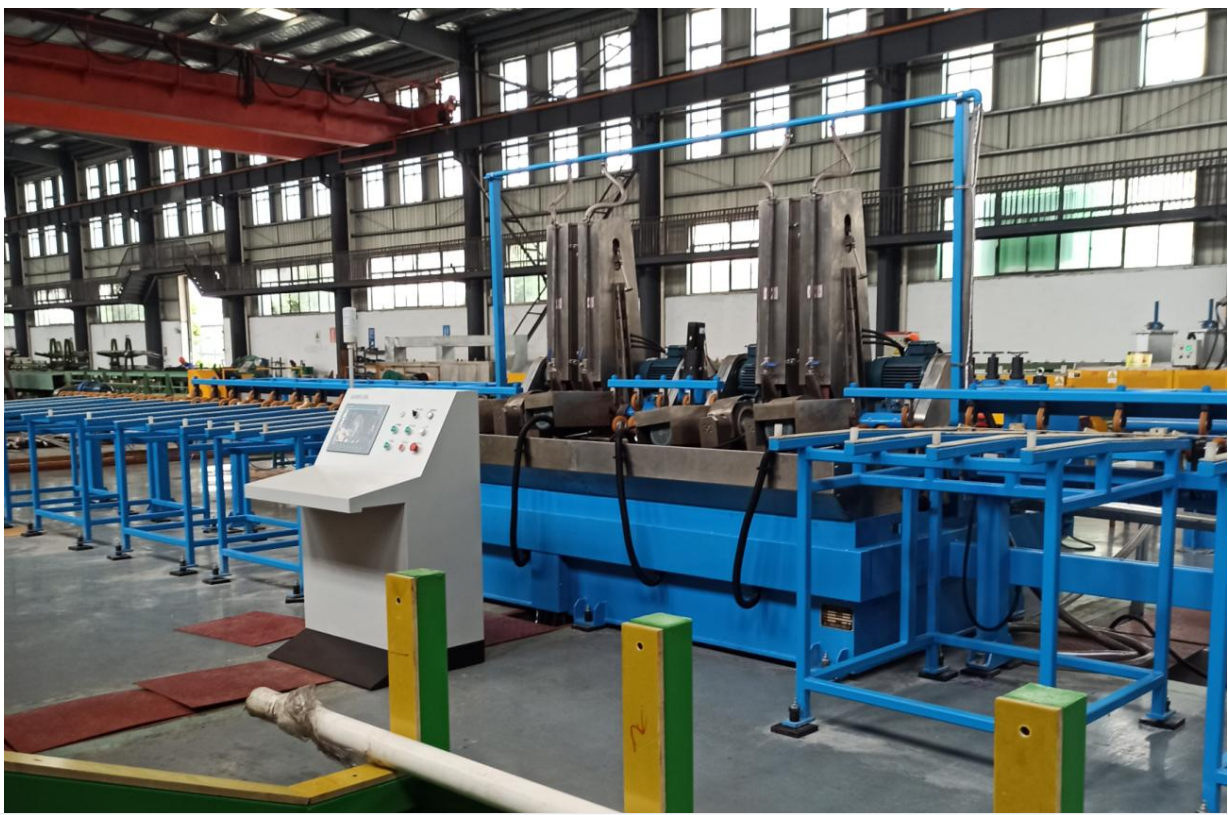

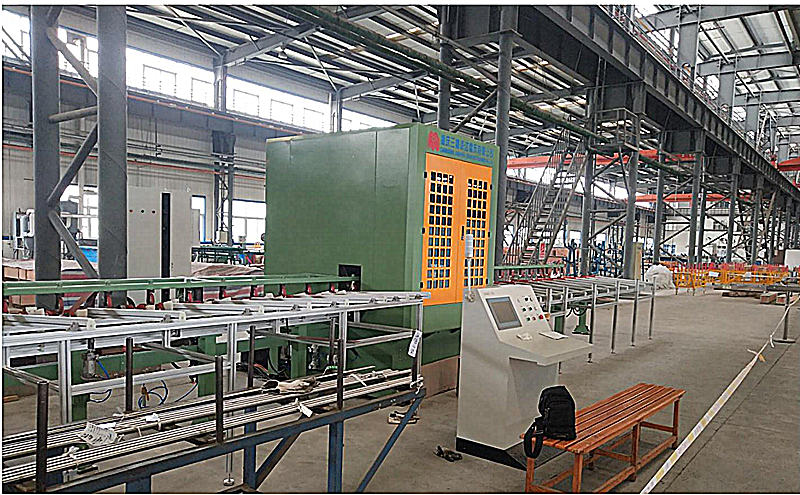

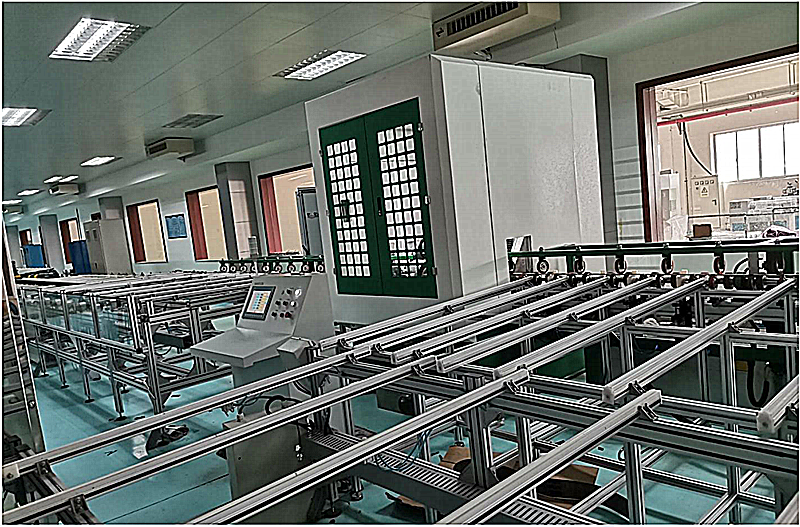

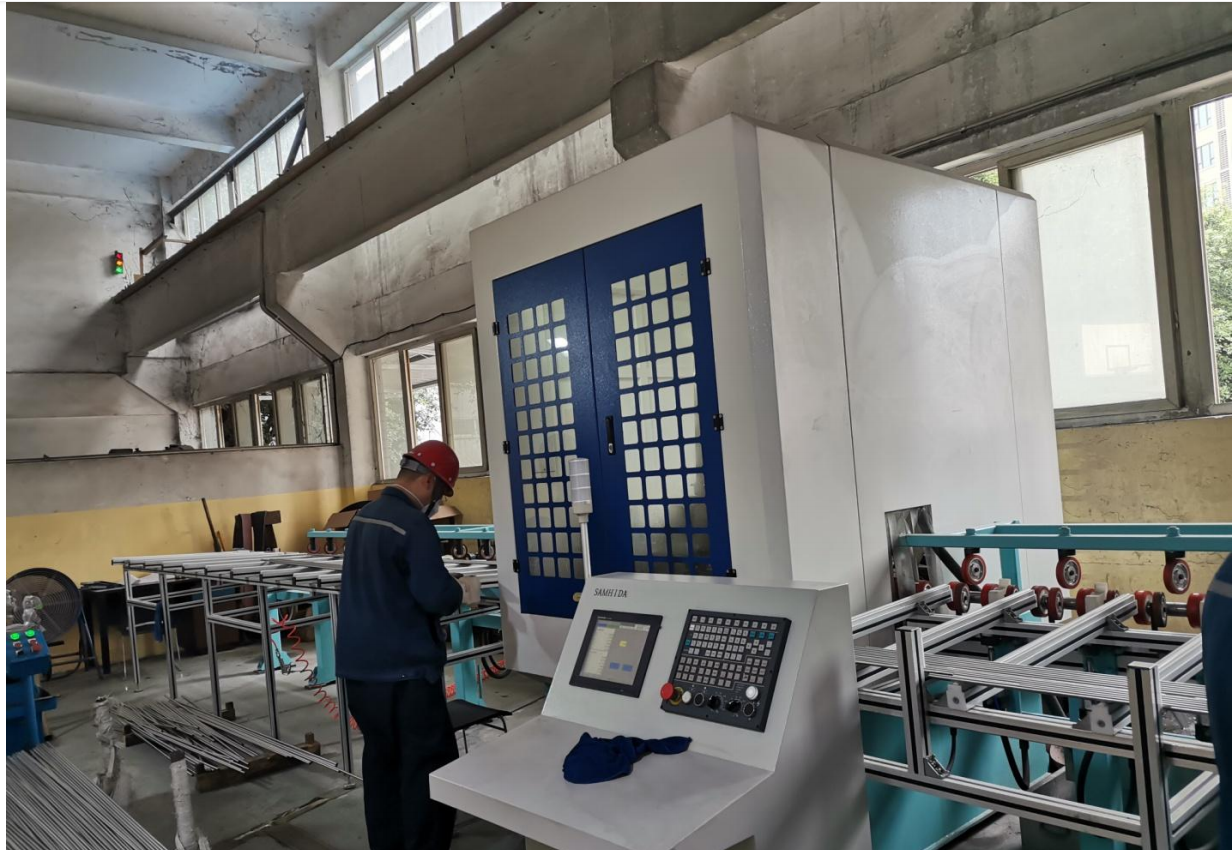

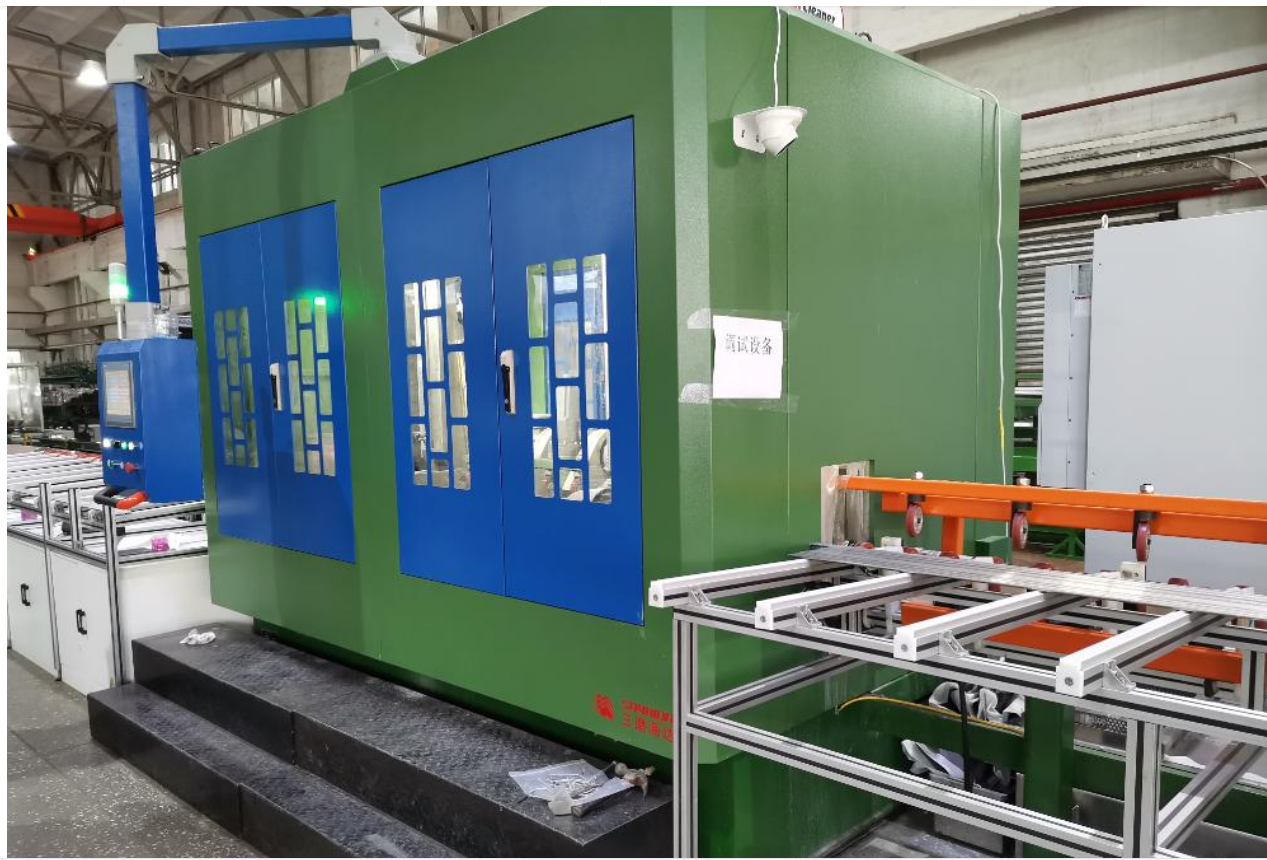

Afișarea produsului
